DVR là gì? DVR hoạt động như thế nào?

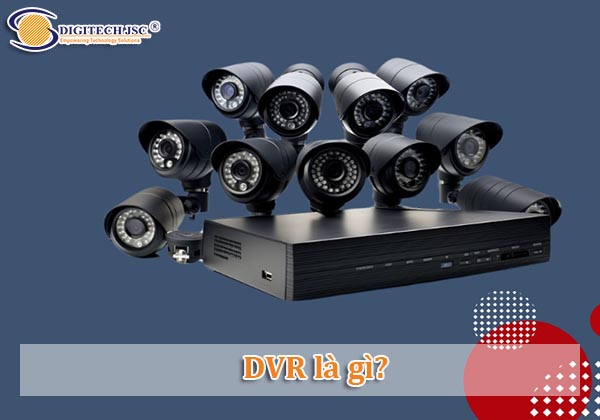

DVR là gì?

DVR là viết tắt của Digital Video Recorder, nghĩa là đầu ghi hình kỹ thuật số. Trong hệ thống camera, DVR tiếp nhận tín hiệu từ camera analog, chuyển đổi sang dữ liệu số, nén và lưu vào ổ cứng để xem trực tiếp hoặc xem lại sau này.

DVR hoạt động như thế nào?

Trong hệ thống camera, DVR (Digital Video Recorder) nhận tín hiệu hình ảnh từ camera analog, chuyển tín hiệu đó thành dữ liệu số, nén rồi lưu vào ổ cứng. Đồng thời, DVR có thể xuất hình ảnh ra màn hình và truyền dữ liệu qua mạng để người dùng xem từ xa.



Quy trình hoạt động

Camera ghi hình

Cảm biến CMOS hoặc CCD trong camera thu ánh sáng và tạo ra tín hiệu video analog.



Truyền tín hiệu đến DVR

Tín hiệu được truyền qua cáp đồng trục, thường là cáp RG59 hoặc RG6. Mỗi camera analog thường cần một đường cáp riêng kết nối với một kênh trên DVR.



DVR số hóa tín hiệu

Bộ giải mã và bộ chuyển đổi bên trong DVR biến tín hiệu analog thành dữ liệu kỹ thuật số. Đây là bước giúp hình ảnh có thể được xử lý, tìm kiếm và lưu trữ trên ổ cứng.



Nén video

DVR nén dữ liệu bằng các chuẩn như H.264 hoặc H.265 để giảm dung lượng lưu trữ mà vẫn giữ chất lượng hình ảnh ở mức phù hợp.



Lưu vào ổ cứng

Video sau khi nén được ghi vào ổ cứng gắn bên trong DVR. Người dùng có thể cài đặt chế độ ghi liên tục, ghi theo lịch, ghi khi phát hiện chuyển động hoặc ghi khi có cảnh báo.



Xem trực tiếp và xem lại

DVR xuất hình ảnh qua cổng HDMI hoặc VGA để xem trên màn hình. Người dùng cũng có thể tìm kiếm video theo ngày, giờ, camera hoặc sự kiện để xem lại.



Xem camera từ xa

Khi DVR kết nối với router hoặc Internet, hình ảnh có thể được truyền đến điện thoại, máy tính hoặc trình duyệt thông qua ứng dụng của nhà sản xuất.



Ví dụ dễ hiểu

Giả sử một cửa hàng có 4 camera analog:



Camera → cáp đồng trục → DVR → xử lý và nén → ổ cứng



DVR 4 kênh sẽ tiếp nhận hình ảnh từ cả 4 camera, ghi lại vào ổ cứng và hiển thị đồng thời trên màn hình. Nếu camera số 2 phát hiện chuyển động lúc 10 giờ 15 phút, người dùng có thể mở DVR hoặc ứng dụng điện thoại để xem chính xác đoạn video đó.



Những yếu tố ảnh hưởng đến thời gian lưu trữ

Thời gian DVR lưu được video phụ thuộc vào:



Số lượng camera.



Độ phân giải và tốc độ khung hình.



Chuẩn nén H.264 hoặc H.265.



Dung lượng ổ cứng.



Ghi liên tục hay chỉ ghi khi phát hiện chuyển động.



Mức độ chuyển động trong khu vực quan sát.



Ví dụ, hệ thống ghi liên tục bằng nhiều camera độ phân giải cao sẽ nhanh đầy ổ cứng hơn hệ thống chỉ ghi khi có chuyển động. Khi ổ cứng đầy, DVR thường sử dụng chế độ ghi đè, tức tự động xóa video cũ nhất để lưu video mới.



Tóm lại: DVR là trung tâm tiếp nhận tín hiệu từ camera analog, chuyển đổi analog sang kỹ thuật số, nén, lưu trữ, phát lại và hỗ trợ xem camera từ xa. DVR khác NVR ở chỗ DVR chủ yếu xử lý tín hiệu từ camera analog, còn NVR thường làm việc với camera IP.

DVR và NVR khác nhau thế nào?

DVR dùng cho hệ thống camera analog, còn NVR dùng cho hệ thống camera IP. Điểm khác biệt cốt lõi là: DVR nhận tín hiệu analog và xử lý tại đầu ghi; NVR nhận luồng video kỹ thuật số đã được camera IP xử lý qua mạng.surecctv+1

Bảng so sánh

Tiêu chí DVR NVR
Tên đầy đủ Digital Video Recorder Network Video Recorder
Camera tương thích Camera analog hoặc HD truyền qua cáp đồng trục Camera IP
Loại tín hiệu Analog, sau đó DVR chuyển thành tín hiệu số Tín hiệu số truyền qua mạng
Cáp kết nối Cáp đồng trục, đầu BNC Cáp mạng Ethernet, đầu RJ45; một số hệ thống dùng Wi-Fi
Cấp nguồn Thường cần dây nguồn riêng cho từng camera Có thể dùng PoE, truyền cả dữ liệu và nguồn qua một sợi cáp mạng
Nơi xử lý hình ảnh Chủ yếu tại đầu DVR Chủ yếu tại camera IP trước khi truyền đến NVR
Chất lượng và tính năng Phụ thuộc chuẩn camera, đầu ghi và cáp; thường phù hợp nhu cầu cơ bản Thường linh hoạt hơn về độ phân giải, âm thanh, phân tích hình ảnh và tính năng AI
Khả năng mở rộng Bị giới hạn bởi số cổng BNC trên đầu ghi Linh hoạt hơn nhờ hệ thống mạng, nhưng vẫn phụ thuộc băng thông và số kênh NVR
Chi phí ban đầu Thường thấp hơn, phù hợp tận dụng dây cáp cũ Thường cao hơn do camera IP và hạ tầng mạng
Phù hợp Nhà ở, cửa hàng nhỏ, hệ thống camera analog có sẵn Văn phòng, nhà xưởng, trường học hoặc công trình mới cần mở rộng

Các đặc điểm về loại camera, cáp đồng trục/Ethernet, PoE và cách xử lý dữ liệu là những tiêu chí chính để phân biệt hai hệ thống này.onv+1

Cách hoạt động

Hệ thống DVR

text

Camera analog → Cáp đồng trục → DVR → Ổ cứng/màn hình/mạng

Camera truyền tín hiệu video analog đến DVR. Đầu DVR thực hiện việc số hóa, nén và lưu video vào ổ cứng. Vì camera thường chỉ truyền hình ảnh, hệ thống có thể cần thêm dây nguồn riêng.surecctv

Hệ thống NVR

text

Camera IP → Cáp mạng hoặc Wi-Fi → Switch/NVR → Ổ cứng/mạng

Camera IP tự xử lý và mã hóa hình ảnh thành luồng video kỹ thuật số, sau đó gửi qua mạng đến NVR để lưu trữ và quản lý. Nếu dùng NVR PoE, cáp mạng có thể đồng thời truyền dữ liệu và cấp điện cho camera.cctv+1

Nên chọn loại nào?

  • Chọn DVR nếu hệ thống đã có camera analog và cáp đồng trục, muốn nâng cấp đầu ghi với chi phí hợp lý.
  • Chọn NVR nếu lắp mới, cần hình ảnh độ phân giải cao, dễ mở rộng, dùng PoE hoặc muốn khai thác các tính năng AI.
  • Nếu đang nâng cấp từng phần, có thể cân nhắc XVR hoặc đầu ghi lai, hỗ trợ nhiều loại camera analog và camera IP. Tuy nhiên cần kiểm tra kỹ chuẩn tín hiệu và khả năng tương thích của từng thiết bị.

Ví dụ: Một cửa hàng đang dùng 8 camera analog và đã đi sẵn cáp đồng trục nên chọn DVR sẽ tiết kiệm hơn. Một nhà xưởng mới cần lắp 30 camera, truyền dữ liệu qua mạng và quản lý tập trung thì NVR thường phù hợp hơn.
